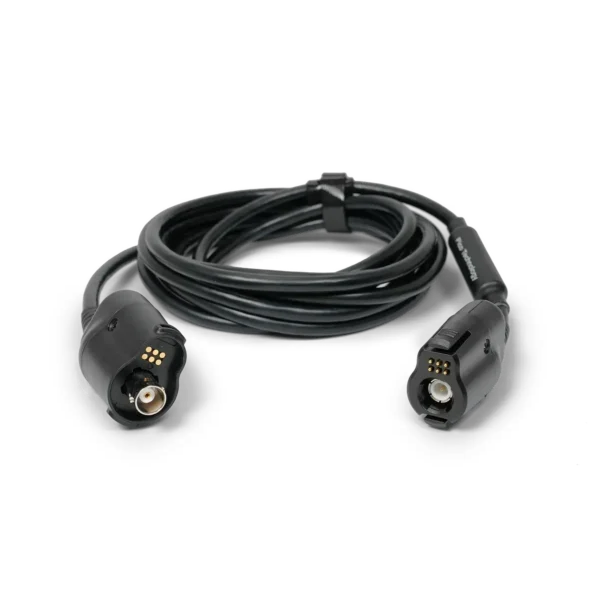

TA574 Pico BNC+ przedłużka NVH

Przedłużacz PicoBNC+ zapewnia dodatkowy zasięg wymagany w rozbudowanych scenariuszach diagnostycznych. Mierzący 3 metry długości, solidny przewód daje technikom większą swobodę podczas wykonywania testów z tyłu pojazdu, pod podwoziem lub głęboko w komorze silnika.

Zaprojektowany specjalnie dla nowej generacji narzędzi PicoBNC+, przewód ten utrzymuje pełną komunikację cyfrową między sondą a oscyloskopem — niezależnie od tego, czy używasz sond NVH PicoBNC+, czy cęgów prądowych PicoBNC+.

Pomimo zwiększonej długości, przedłużacz PicoBNC+ współpracuje z przewodami pomiarowymi x1 przy napięciach do 200 V (DC + szczytowe AC), w zależności od pasma sygnału. Jego wytrzymała konstrukcja jest przystosowana do pracy w warunkach warsztatowych, z zakresem temperatury pracy od 0 do 70 °C oraz pełną zgodnością z normą bezpieczeństwa EN61010-1.

Uwaga dotycząca kompatybilności: Przedłużacz PicoBNC+ jest kompatybilny z większością sond PicoBNC+. Jednak ze względu na dodatkowe obciążenie pojemnościowe nie nadaje się do użytku z 5-metrowymi przewodami pomiarowymi (TA475, TA476, TA477, TA478) ani z pasywnymi przewodami tłumiącymi, takimi jak sondy PicoBNC+ TA400, TA499 i TA506. Aby uzyskać więcej informacji, zapoznaj się z dokumentem dotyczącym kompatybilności przedłużacza PicoBNC+.

Specyfikacja

Długość całkowita: 3 m
Masa: ok. 260 g
Napięcie robocze: 200 V DC + szczytowe AC
Pasmo przenoszenia: >100 MHz
Długość przewodu: 2,8 m

Zakres temperatur:

• Praca: 0 do 70 °C
• Przechowywanie: -20 do +70 °C

Zakres wilgotności:

• Praca: 5 do 80% RH (bez kondensacji)
• Przechowywanie: 5 do 95% RH (bez kondensacji)

Wysokość pracy: do 3000 m

Normy bezpieczeństwa: zgodność z EN61010-1
Kompatybilność EMC: testowany zgodnie z EN61326-1
Zgodność środowiskowa: RoHS, WEEE i REACH

Podłączone akcesorium — Kompatybilność przedłużacza PicoBNC+ — Ograniczenia

3 m przewody pomiarowe PicoBNC+
(TA404, TA405, TA406, TA407) — ✔ — Maksymalnie dwa przewody połączone szeregowo

5 m przewody pomiarowe PicoBNC+
(TA475, TA476, TA477, TA478) — ❌ — Muszą być podłączone bezpośrednio do PicoScope

Inne pasywne sondy tłumiące
(TA400, TA499, TA506) — ❌ — Muszą być podłączone bezpośrednio do PicoScope

Wszystkie pozostałe sondy PicoBNC+ — ✔ — Ograniczenia nie obowiązują
