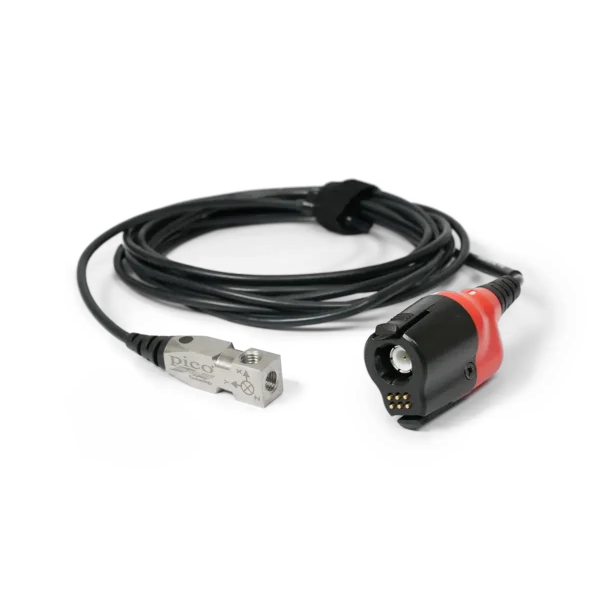

TA573 Pico BNC+ akcelerometr NVH

Akcelerometr PicoBNC+ NVH znacząco usprawnia testy NVH, rejestrując dane trójosiowe — wzdłużne (przód–tył), poprzeczne oraz pionowe — za pomocą jednego kanału PicoScope. Umożliwia pomiary do ±5 g przy paśmie przenoszenia od DC do 350 Hz. Trójosiowa konstrukcja eliminuje konieczność ręcznego przepinania i rekonfiguracji, pozwalając technikom przełączać osie bezpośrednio w oprogramowaniu PicoDiagnostics.

Dzięki połączeniu trzech sygnałów w jednym złączu akcelerometr PicoBNC+ NVH oszczędza cenne kanały oscyloskopu, które można wykorzystać do innych istotnych sygnałów, takich jak zapłon czy czujniki wałka rozrządu. Zmniejsza to również ryzyko błędów konfiguracji i skraca czas przygotowania testu („time-to-test”), co przekłada się na szybszą i bardziej niezawodną diagnostykę — szczególnie w połączeniu z zestawem PicoBNC+ NVH Diagnostic Kit.

Zasilany przez PicoBNC+

Akcelerometr PicoBNC+ NVH wykorzystuje interfejs PicoBNC+, który zapewnia automatyczne rozpoznawanie typu plug-and-play w oprogramowaniu PicoDiagnostics. Oznacza to, że oprogramowanie samoczynnie identyfikuje akcelerometr i konfiguruje kanał, eliminując potrzebę ręcznej konfiguracji.

Połączenie PicoBNC+ sprawia, że do korzystania z tych sond nie jest wymagana licencja oprogramowania PicoDiagnostics — wystarczy je podłączyć i używać. Technicy posiadający zestawy diagnostyczne NVH z interfejsem BNC będą jednak potrzebować Automotive PicoScope z licencją NVH.

Specyfikacja

Zakres przyspieszenia: ±5,0 g

Zakres częstotliwości drgań (pasmo -3 dB):

• Oś X, Y: 0,35 – 1500 Hz
• Oś Z: 0,35 – 500 Hz

Błąd częstotliwości: ±250 ppm
Dokładność: ±12,5%
Jednostki pomiarowe: g lub m/s² (wybierane w oprogramowaniu)

Napięcie zasilania: interfejs BNC+
Długość przewodu: 2,8 m
Mocowanie gwintowane: ¼” x 28 UNF

Zakres temperatur:

• Praca: 0 do 40 °C
• Deklarowana dokładność: +15 do 30 °C
• Przechowywanie: -20 do +60 °C

Zakres wilgotności:

• Praca: 5 do 80% RH (bez kondensacji)
• Przechowywanie: 5 do 95% RH (bez kondensacji)

Wysokość pracy: do 3000 m

Odporność na wstrząsy: 10 000 g (tylko głowica czujnika)

Normy bezpieczeństwa: zgodność z EN61010-1
Kompatybilność EMC: testowany zgodnie z EN61326-1
Zgodność środowiskowa: RoHS, WEEE i REACH
