Pico PQ462 PicoScope 4425A EV diagnostic kit

Zestaw PQ462 PicoScope 4425A do pojazdów elektrycznych (EV) i hybrydowych zawiera specjalne akcesoria i nowy zestaw testów prowadzonych, do kompleksowej diagnostyki wszystkich typów układów EV (BEV, MHEV, PHEV, Fuel-cell) i ICE (Diesel, Benzyna, LPG), w tym testowanie izolacji i bezpieczeństwa.

ZESTAW PQ462 jest bez testera izolacji TA467

Szeroka gama systemów EV/Hybryda obejmuje:
48 V Mild Hybrids – systemy rozruchu i ładowania zarówno 48 V, jak i 12 V, pomiar ogniw w akumulatorze 48 V, ładowanie DC-DC, standardowe testy ICE
Full & Plugin Hybrid – testowanie elementów izolacji, testowanie prądu 3-fazowego, jeśli to możliwe, testowanie czujnika położenia MG, ładowanie DC-DC, potwierdzenie ładowania CP i PP, standardowe testy ICE, sekwencja bezpiecznego wyłączania i uruchamiania, pomiary mocy wyjściowej z prądem i napięciem
BEV – sekwencja bezpiecznego wyłączania i uruchamiania, testowanie elementów izolacji, testowanie czujnika położenia MG, ładowanie DC-DC, testowanie prądu 3-fazowego, jeśli to możliwe, weryfikacja ładowania CP i PP, pomiary mocy wyjściowej z prądem i napięciem
Pojazdy z ogniwami paliwowymi – bezpieczne wyłączanie i uruchamianie, testowanie elementów izolacji, testowanie czujnika położenia MG, ładowanie DC-DC, testowanie 3-fazowe, jeśli to możliwe, testowanie głównej pompy powietrza, pomiary mocy wyjściowej z prądem i napięciem

Oprogramowanie PicoScope 7 Automotive obejmuje testy prowadzone dla EV/Hybryd:
– Rezystancja linii zbliżeniowej ładowarka-pojazd (typ 1)
– Rezystancja linii zbliżeniowej ładowarka-pojazd (typ 2)
– Działanie głównego przekaźnika systemu Toyota Prius
– Rozdzielacz silnika
– Testowanie potencjału 0 V
– Podział prądu ładowania między akumulatory niskiego i wysokiego napięcia
– Wysokie napięcie DC – ładowanie niskim napięciem DC,
– Komunikacja ładowarka-pojazd (typ 1)
– Komunikacja ładowarka-pojazd (typ 2)
– Testowanie izolacji

Oprócz testów wymienionych powyżej, zestaw obejmuje pełny dostęp do biblioteki wzorcowych przebiegów Pico Waveform.

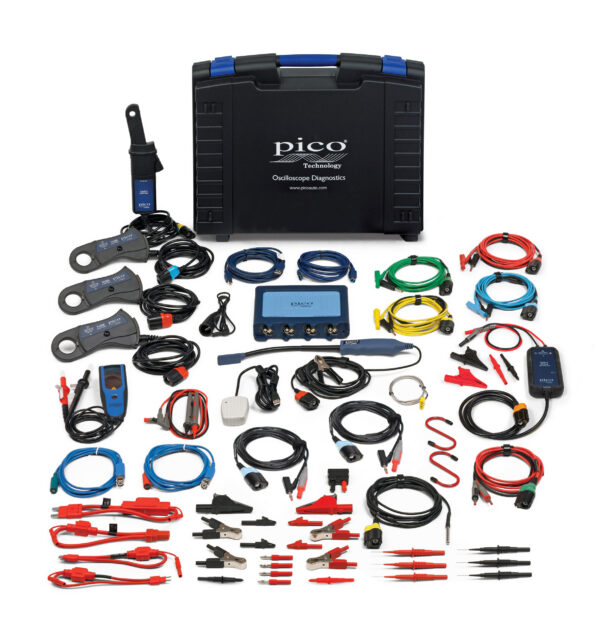

Zestaw zawiera:

Moduł PicoScope

1 – Oscyloskop Pico 4425A 4-kanałowy

EV

1 – Sonda Różnicowa 1400V PicoBNC+ (PQ345)

3 – Sonda z pinami tylnymi 1000V (czarna) (TA558)

3 – Sonda z pinami tylnymi 1000V (czerwona) (TA559)

1 – Tester 2-biegunowy (TA466)

Przewody pomiarowe i wyjścia

1 – Przewód pomiarowy PicoBNC+ 3-metrowy: niebieski, 4 mm stałe uziemienie (TA404)

1 – Przewód pomiarowy PicoBNC+ 3-metrowy: czerwony, 4 mm stałe uziemienie (TA405)

1 – PicoBNC+ Przewód pomiarowy 3-metrowy: zielony, 4 mm stałe uziemienie (TA406)

1 – Przewód pomiarowy PicoBNC+ 3-metrowy: żółty, 4 mm stałe uziemienie (TA407)

2 – Sonda oscyloskopowa PicoBNC+ 10:1 (TA499)

1 – Przewód pomiarowy rezystancji PicoBNC+ (TA432)

1 – Sonda temperatury PicoBNC+ (szerokozakresowa liniowa) (TA395)

1 – Czujnik ultradźwiękowego czujnika parkowania (TA329)

1 – Czujnik bezkluczykowego dostępu (TA330)

Zapłon

1 – Sonda COP PicoBNC+ (TA398)

Prąd

1 – Zacisk prądowy PicoBNC+ 60 A AC/DC (TA473)

3 – Zacisk prądowy PicoBNC+ 200 A/2000 A AC/DC (TA388)

1 – Przewód przedłużający bezpiecznik do ATC (TA034)

1 – Przewód przedłużający bezpiecznik do Maxi (TA206)

1 – Przewód przedłużający bezpiecznika do Mini (TA035)

1 – Przewód przedłużający bezpiecznika do JCASE (TA168)

Zaciski, sondy i adaptery

1 – Sonda pomiarowa w stylu multimetru (czarna) (TA001)

1 – Sonda pomiarowa w stylu multimetru (czerwona) (TA002)

2 – Mały zacisk krokodylkowy (czarny) (TA003)

2 – Mały zacisk krokodylkowy (czerwony) (TA004)

1 – Zacisk delfin 1000 V CATlll (czarny) (TA005)

1 – Zacisk delfin 1000 V CATlll (czerwony) (TA006)

2 – Zacisk akumulatora gniazdo 4 mm (czerwony) (TA157)

2 – Zacisk akumulatora gniazdo 4 mm (czarny) (TA158)

4 – 4 mm osłonięty adapter bez osłony czerwony (TA017)

Różne

2 – Hak S (Ml168)

1 – Kabel USB: USB 3.0 niebieski, 1,8 metra (TA155)

1 – Kabel USB: 2.0, 4,5 metra (Mi121)

2 – Pakiet teleskopowy (PA038)

1 – Walizka 4425a Standard EV (PA209)

Gwarancja

1 – 24 miesiące – oscyloskop

1 – 12 miesięcy – wszystkie inne przedmioty
