Pico PQ331 PicoScope 4425A-099 Off-Highway Expert Kit

Kod produktu: PQ331

Profesjonalny zestaw diagnostyczny PicoScope 4425A-099 Off-Highway Expert Kit jest idealny do dokładnej analizy i diagnostyki pojazdów oraz maszyn w terenie. Zaprojektowany został z myślą o wsparciu specjalistów pracujących z pojazdami takimi jak samochody ciężarowe, maszyny rolnicze, budowlane czy pojazdy wojskowe.

W zestawie znajdziesz wszechstronny oscyloskop PicoScope 4425A, który oferuje cztery niezależne kanały wejściowe, zapewniając precyzyjne pomiary i zaawansowaną analizę sygnałów elektronicznych. Dzięki wysokiej rozdzielczości oraz szerokiemu zakresowi pomiarowemu, urządzenie jest idealne do diagnozowania złożonych układów elektrycznych.

Nasze zestawy diagnostyczne Off-Highway dostarczają narzędzi, które przyspieszają i ułatwiają diagnozowanie problemów elektrycznych, silnikowych oraz hydraulicznych w Twoim serwisie. Dzięki oprogramowaniu PicoScope 7, testom prowadzonym krok po kroku oraz bibliotece przebiegów referencyjnych, system pomiarowy PicoScope 4425A oraz przetwornik ciśnienia hydraulicznego WPS600C zapewniają możliwość rzeczywistej oceny działania i wydajności maszyny.

Dzięki Pico PQ331 PicoScope 4425A-099 Off-Highway Expert Kit zyskasz niezrównane możliwości diagnostyczne, które pozwolą Ci szybko i skutecznie identyfikować oraz rozwiązywać problemy techniczne w terenie. Nie czekaj, zainwestuj w najwyższej jakości narzędzia diagnostyczne już dziś!

Testy z przewodnikiem dla pojazdów ciężkich i maszyn Off-Highway.

W ramach wsparcia dla zestawów Off-Highway nasz zespół ekspertów dodał do biblioteki testów z przewodnikiem w PicoScope 7 Automotive specjalne testy dla pojazdów ciężkich i maszyn Off-Highway (HD-OH). Testy te zawierają szczegółowe informacje i materiały, które pomagają technikom HD-OH rozpocząć przygodę z diagnostyką oscyloskopową, w tym wskazówki dotyczące metody i niezbędnego wyposażenia do przeprowadzenia testu oraz rejestracji przebiegu. Dzięki załadowanym wzorcowym przebiegom do porównania oraz automatycznie ustawionym parametrom oscyloskopu, PicoScope stanowi niezastąpione narzędzie diagnostyczne dla pojazdów ciężkich i maszyn Off-Highway.

Przepływomierze
Do zestawu silnika i hydrauliki firma Pico może dostarczyć szeroką gamę przepływomierzy zaprojektowanych do współpracy z PicoScope. Gama przepływomierzy Pico została opracowana we współpracy z wiodącym w branży dostawcą przepływomierzy Webtec i jest oparta na ich bardzo popularnej gamie przepływomierzy turbinowych.
Pico oferuje trzy różne rozmiary przepływomierzy: 25 lpm (TA376), 300 lpm (TA377) i 600 lpm (TA378). Wszystkie przepływomierze są wyposażone w wyjście BNC do bezpośredniego podłączenia do PicoScope ( uwaga: 8-kanałowy oscyloskop PicoScope 4823 wymaga przetwornika częstotliwości napięcia, który nie jest dostarczany w zestawie) i wbudowany termistor do pomiaru temperatury oleju. Posiadają również port testowy ciśnienia Minimess M16x2 do podłączenia do WPS600C. Dwa większe rozmiary mają również wbudowany zawór ładowania, umożliwiający ładowanie układu hydraulicznego.
Po podłączeniu PicoScope można rejestrować i przechwytywać wydajność układu w czasie rzeczywistym pod obciążeniem.
Aby ułatwić podłączenie, przepływomierze są dostarczane z portami wlotowymi i wylotowymi SAE lub BSP, w zależności od wymagań.

Dzięki Pico TA379 masz pewność, że Twoje pomiary będą zawsze precyzyjne i niezawodne. Optymalny wybór dla profesjonalistów poszukujących zaawansowanych narzędzi pomiarowych.

Aby zwiększyć możliwości testowania hydrauliki Twoim oscyloskopem PicoScope, mamy w ofercie szereg przepływomierzy hydraulicznych. Gama przepływomierzy Pico została opracowana we współpracy z wiodącym w branży dostawcą przepływomierzy Webtec i opiera się na ich bardzo popularnej gamie przepływomierzy turbinowych.

W Pico możemy zaoferować trzy różne rozmiary przepływomierzy: 25 lpm, 300 lpm i 600 lpm. Wszystkie przepływomierze są wyposażone w wyjście przepływu z bezpośrednim podłączeniem do oscyloskopu Pico i wbudowany termistor do pomiaru temperatury oleju*. Wszystkie przepływomierze są wyposażone w port testowy ciśnienia Minimess M16x2 do podłączenia do WPS600C, wraz z dodatkowymi portami do innych pomiarów.

Przepływomierze w rozmiarach 300 lpm i 600 lpm mają również wbudowany zawór ładowania, który umożliwia ładowanie testowanego układu hydraulicznego. Pozwoli to zobaczyć wydajność układu przy pełnym obciążeniu, rejestrując przepływ hydrauliczny, ciśnienie i temperaturę.

Aby ułatwić podłączenie, przepływomierze są dostarczane z portami wlotowymi i wylotowymi SAE lub BSP, w zależności od wymagań. Należy pamiętać, że porty wlotowe i wylotowe przepływomierza 600 lpm są dostępne wyłącznie w portach o rozmiarze SAE, a górne porty są dostępne w rozmiarach BSP i SAE. Aby uzyskać potwierdzenie rozmiarów portów, zapoznaj się z poniższą tabelą i obrazem.

*Do pomiaru temperatury oleju wymagane są adaptery TA370 i TA372. Są one dołączone w zestawie z dowolnym przepływomierzem.

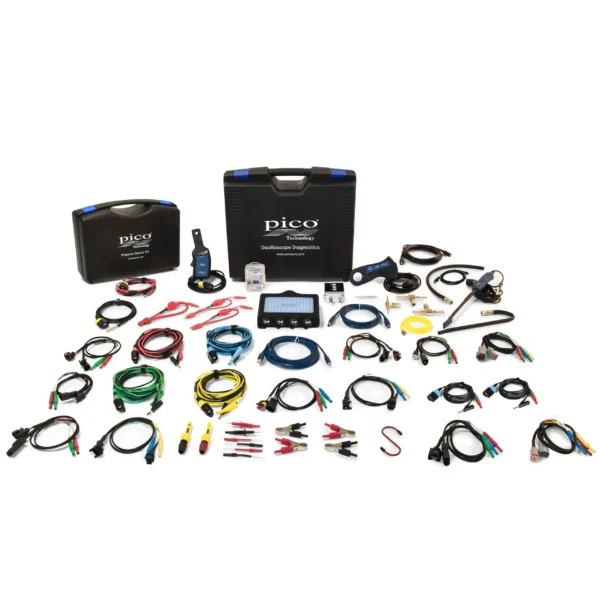

Zestaw zawiera:

1 – Oscyloskop Pico 4425A-099 4-kanałowy (wersja OHV – PQ333)
Przewody pomiarowe i wyjścia
1 – Przewód pomiarowy PicoBNC+ 5 metrów: niebieski, 4 mm stałe uziemienie (TA475)
1 – Przewód pomiarowy PicoBNC+ 5 metrów: czerwony, 4 mm stałe uziemienie (TA476)
1 – Przewód pomiarowy PicoBNC+ 5 metrów: zielony, 4 mm stałe uziemienie (TA477)
1 – Przewód pomiarowy PicoBNC+ 5 metrów: żółty, 4 mm stałe uziemienie (TA478)
2 – Dzielnik napięcia PicoBNC+ 10:1 (TA499)
1 – Przewód pomiarowy rezystancji PicoBNC+ (TA432)
1 – Szerokozakresowa liniowa sonda temperaturowa PicoBNC+ (TA395)
2 – Przewód pomiarowy 2-pinowy (TA012)
2 – Przewód pomiarowy ACS 2-pinowy (TA190)
2 – 2-stykowy Deutsch DTxx-2 (TA192)
1 – 3-stykowy AMP Superseal Breakout Lead (TA267)
1 – 3-stykowy Kostal Breakout Lead (TA191)
1 – 4-stykowy Deutsch Large Breakout Lead DTxx-4 (TA193)
1 – 2-stykowy Kostal Breakout Lead (TA194)
1 – 4-stykowy Deutsch Large Breakout Lead DTPxx-4 (TA205)
Zapłon
1 – PicoBNC+ sonda indukcyjna COP (TA398)
Prąd
1 – PicoBNC+ 60A cęgi prądowe (TA496)
1 – PicoBNC+ 200A/2000A AC/DC cęgi prądowe (TA388)
1 – Przewód przedłużający bezpiecznik ATC (TA034)
1 – Przewód przedłużający bezpiecznik Mini (TA035)
1 – Przewód przedłużający bezpiecznik JCASE (TA168)
Klipsy, sondy i adaptery
1 – Sonda testowa w stylu multimetru (czarna) (TA001)
1 – Sonda testowa w stylu multimetru (czerwona) (TA002)
2 – Zacisk baterii 4 mm gniazdo (czerwone) (TA157)
2 – Zacisk baterii 4 mm gniazdo (czarne) (TA158)
2 – Elastyczna sonda z tylnym bolcem (czarna) (TA161)
2 – Elastyczna sonda z tylnym bolcem (czerwona) (TA162)
1 – Klips testowy do przebijania izolacji: opakowanie 2 sztuk (TA007)
1 – Elektroniczne sondy do akupunktury (TA008)
Różne
1 – Hak S (Mi168)
1 – Kabel USB: USB 3.0 niebieski, 1,8 metra (TA155)
1 – Kabel USB: USB 2.0 niebieski, 4,5 metra (Mi121)
1 – Walizka: 4425A Standard (PA209)
Przetwornik
1 – Przetwornik ciśnienia WPS500X (TA071)
1 – Kabel: izolowany BNC do izolowanego BNC, 5 metrów (TA130)
1 – Adapter wydechowy do przetwornika ciśnienia WPS500 (TA087)
1 – Wąż próżniowy do przetwornika ciśnienia WPS500 (TA085)
1 – Wąż odpowietrzający do przetwornika ciśnienia WPS500 (TA086)
1 – Uniwersalny adapter próżniowy (TA129)
1 – Zawór próżniowy do WPS500 (mosiądz) (TA226)
1 – Zawór ciśnieniowy przewodu paliwowego: mały (mosiądz) (TA235)
1 – Zawór ciśnieniowy przewodu paliwowego: średni (mosiądz) (TA236)
3 – Szybkozłączka Foster 2 series żeńska do 1/4 NPT męska (TA142)
1 – Zestaw adaptera WPS500 B (TA250)
1 – Kabel USB: A męski na mini 5 pin, 2 metry (TA081)
1 – Walizka: WPS500 (PA094)
Gwarancja
1 – 24 miesiące – oscyloskop
1 – 12 miesięcy – wszystkie inne przedmioty
